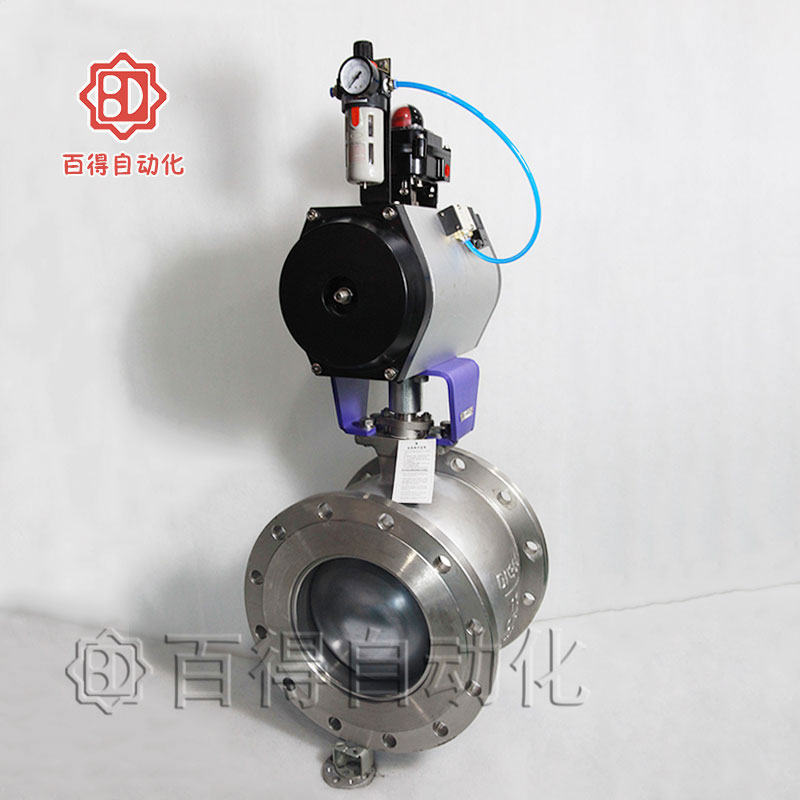

氣動偏心半球閥,PQ64OH做90°啟閉運動的控制閥,由氣動執行器和偏心半球閥組成,它與電氣閥門定位器或電磁閥配套使用,可實現對工藝管路中流體介質的調節或切斷控制。半球切口的球體與閥座之間具有剪切作用,特別適用于含有纖維,微小固體顆粒,紙漿,煤灰等介質的工況。
產品參數
|
氣動偏心半球閥技術參數
|
|
公稱通徑DN(mm)
|
25-300
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
閥體形式
|
整體鑄造球形體
|
|
閥芯形式
|
偏心旋轉閥芯(帶導流翼)
|
|
流量特性
|
近似等百分比
|
|
泄露量Q
|
軟密封VI級、硬密封IV級，符合ANSI B16.104標準
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
|
配置執行機構
|
GT、AT、AW、G系列氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
|
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
安裝尺寸
|

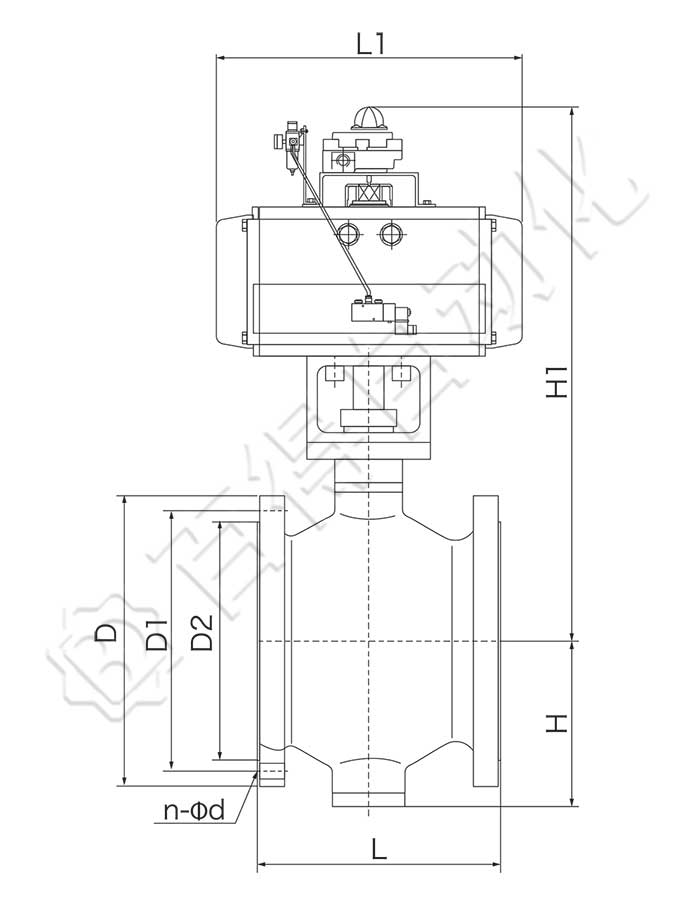

氣動偏心半球閥主要外型及連接尺寸
|
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
D
|
D1
|
D2
|
n-￠d
|
|
法蘭式
|
對夾式
|
|
25
|
102
|
62
|
60
|
293
|
140
|
115
|
85
|
65
|
4-￠14
|
|
32
|
102
|
62
|
60
|
312
|
164
|
140
|
100
|
76
|
4-￠18
|
|
40
|
114
|
62
|
62
|
317
|
164
|
150
|
110
|
84
|
4-￠18
|
|
50
|
124
|
75
|
95
|
360
|
190
|
165
|
125
|
90
|
4-￠18
|
|
65
|
143
|
80
|
105
|
393
|
210
|
185
|
145
|
118
|
4-￠18
|
|
80
|
165
|
100
|
120
|
423
|
247
|
200
|
160
|
132
|
8-￠18
|
|
100
|
194
|
115
|
140
|
482
|
276
|
220
|
180
|
156
|
8-￠18
|
|
125
|
213
|
130
|
155
|
568
|
348
|
250
|
210
|
184
|
8-￠18
|
|
150
|
229
|
160
|
165
|
610
|
378
|
285
|
240
|
211
|
8-￠22
|
|
200
|
243
|
200
|
205
|
755
|
524
|
340
|
295
|
266
|
12-￠22
|
|
250
|
297
|
240
|
240
|
-
|
-
|
405
|
355
|
319
|
12-￠26
|
|
300
|
338
|
334
|
270
|
-
|
-
|
460
|
410
|
370
|
12-￠26
|
